Фильтрация выделяемых элементов
В ArCon Eleco +2016 появилась новая возможность выделения элементов - выделение с использованием фильтра. В связи с этим в список вариантов выделения была добавлена новая кнопка:

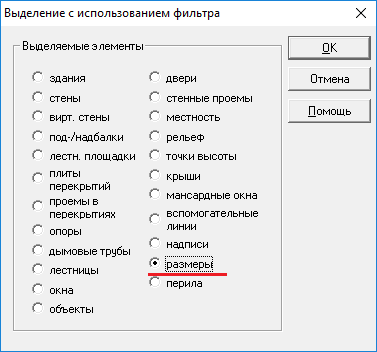

После нажатия на данную кнопку откроется окно настроек фильтрации:

В данном окне вам нужно выбрать тип элементов, которые будут выделяться при использовании фильтра (например, выберем "размеры"). После выбора типа элементов и нажатия на кнопку ОК, окно закроется, а курсор примет следующий вид:

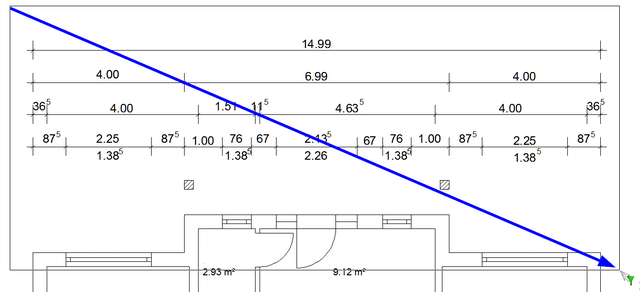

Затем мы выделяем рамкой нужные нам элементы, в данном случае это размерные линии. Если в рамку попадут и другие элементы (стены, окна и т.д.), то они выделяться не будут.

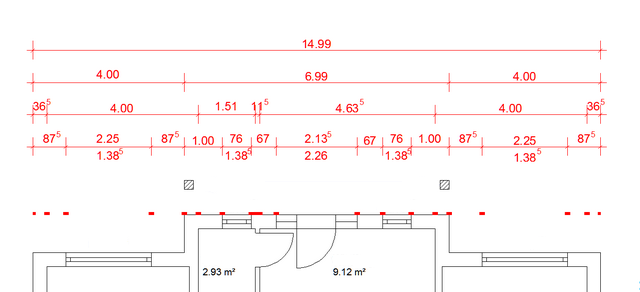

Поэтому в данном примере у нас выделились только размерные линии. Далее мы можем что-нибудь сделать с выделенными размерными линиями, например передвинуть их или удалить. Для передвижения размерных линий следует зажать левую кнопку мыши и передвинуть размерные линии в нужную сторону.
|
